UTE通用测试平台

UTE通用测试平台(Universal Test Equipment  简称UTE)是天太公司根据计算机设备、网络设备、智能家电、智能外设的功能测试需要设计研发的自动功能测试系统,该系统基于工业级的计算机主板,通过高度灵活的可扩展的各种IO接口板,自动实现对计算机主板(包括PC机和服务器、笔记本电脑)、计算机外围卡、计算机的控制面板、计算机外存、网络设备、智能家电、智能外设以及其它各种电子系统的功能测试、模拟量接口的输入输出测试、数字量接口的输入输出测试。


功能

串口测试 并口测试 网络测试 USB口
模拟量输入测试 数字量输入测试 数字量输出测试 VGA多选一测试
网络接口多选一测试 大电流模拟量输出 对测试夹具的自动控制







服务器、PC台式机和笔记本电脑生产厂家

对于服务器生产厂家,UTE可以帮助对主板及其所有IO接口进行功能测试,包括CPU、RAM、串行接口、并行接口、LAN口、VGA信号、USB接口以及其它的控制接口;可以对主板上的一些输入输出量进行测量,如主板上关键测试点电压的模拟量测试。

嵌入式设备生产厂家

对于嵌入式设备生产厂家,UTE可以帮助对嵌入式SBC主板及其所有IO接口控制板等进行功能测试,包括CPU、RAM、串行接口、并行接口、LAN口、VGA口、USB接口以及其它的控制接口;可以对SBC主板上的一些输入输出量进行测量,如SBC主板上关键测试点电压的模拟量测试。

网络设备生产厂家

对于网络设备生产厂家,UTE可以帮助对其网络控制主板、外部接口板等进行功能测试,可以对设备的模拟输出量进行测量,对设备的数字量端口进行输入/输出的正确性进行验证测试,对设备上的关键点电压进行测试。

智能家电、智能外设和其它电子设备生产厂家

对于设备生产厂家,UTE可以帮助对其智能家电、智能外设和电子设备的控制主板、显示主板、操作主板、显示设备等进行功能测试,可以对设备的模拟输出量进行测量,对设备的数字量端口进行输入/输出的正确性进行验证测试,对设备上的关键点电压、电流、功率、传感器等进行测试。

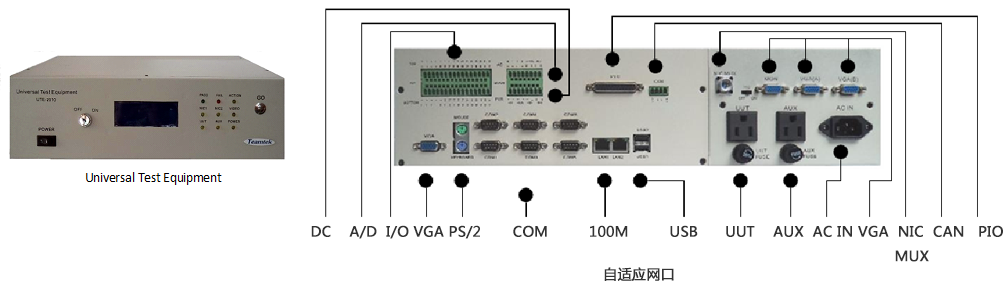

输入口 16个TTL电平(BUF1-00~BUF1-07/BUF2-00~BUF2-07),标准的TTL电平,带10K上拉电阻
输出口

八个大电流输出口(BUF4-00~BUF4-07),集电极开路,最大电流3A

八个小电流输出口(BUF5-00~BUF5-07),集电极开路,最大电流800mA

一个16位可编程P- I/O口(PB0-7/PC0-7),标准的TTL电平

八通道A/D,12bit高速A/D转换器

六个全双工串口COM1、COM2、COM3、COM4、COM5、COM6
两个10/100M自适应网络接口
两个USB接口(符合USB1.1规范)
CAN接口
VGA接口
PS/2鼠标接口
PS/2键盘接口
VGA 多选一接口
独立的双通道NIC MUX
独立的可控两路交流输出接口(2*20A)
