UTE采用LINUX内核的操作系统，开机后自动运行测试程序，它通过读取测试脚本文件（TS--Test Script）来获取相应的测试序列并分析，从而根据测试序列测试各个项目，通过各个接口测试被测仪器并通过网络把测试结果传回server。

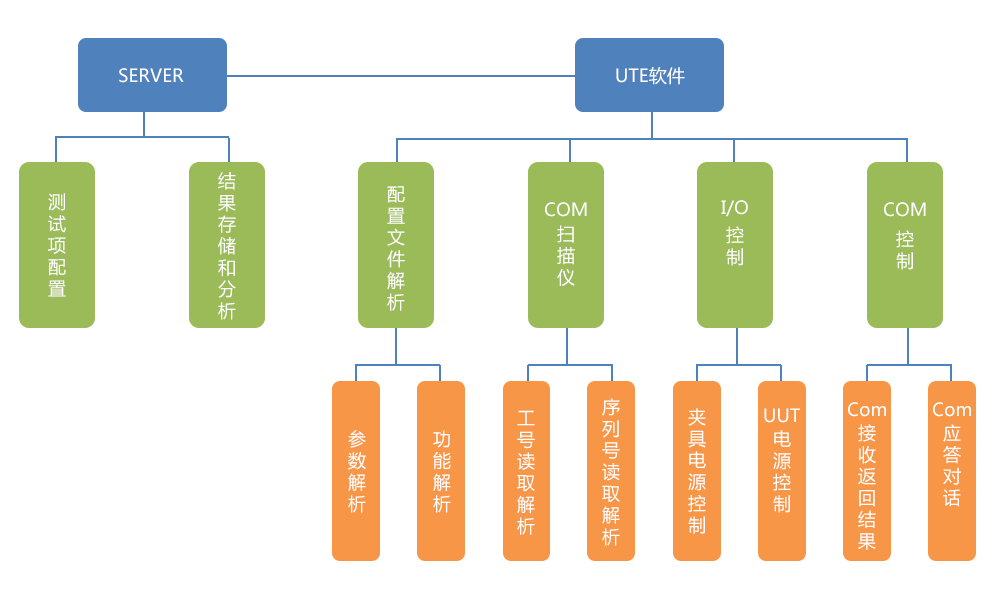

UTE的软件架构

TS测试脚本

TS测试脚本（Test Script）是可定义测试方法，是UTE测试方案中重要的一个创新，它用于告诉UTE如何配置/设置系统参数，按照怎样的顺序和方式进行测试，以及如何将测试结果显示或者保存到服务器，决定UTE的程序流程和功能。UTE测试方案就是通过对TS这一理念的实现，实现了对用户量身定做式的测试方案提供。完全开放的使用环境使用户可以根据需要自行定义TS，实现不同产品，不同功能的测试要求即时、准确、高效的实现。

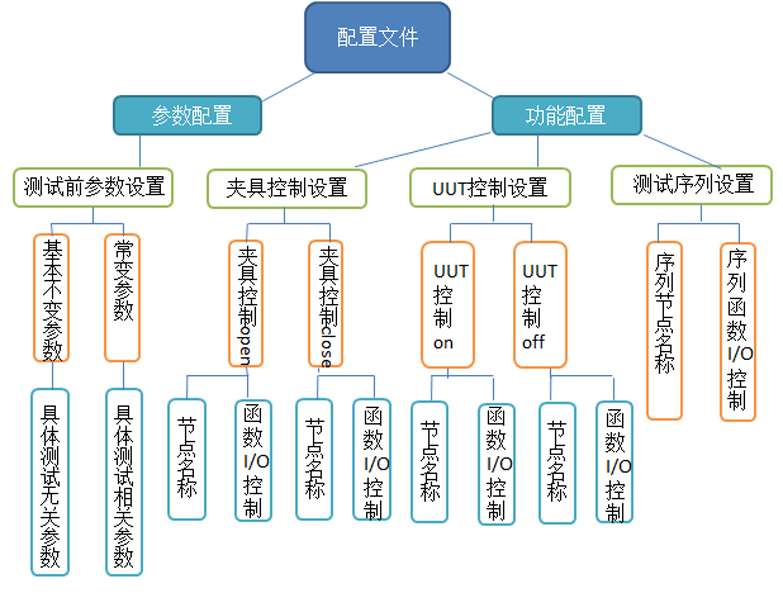

TS测试脚本架构：

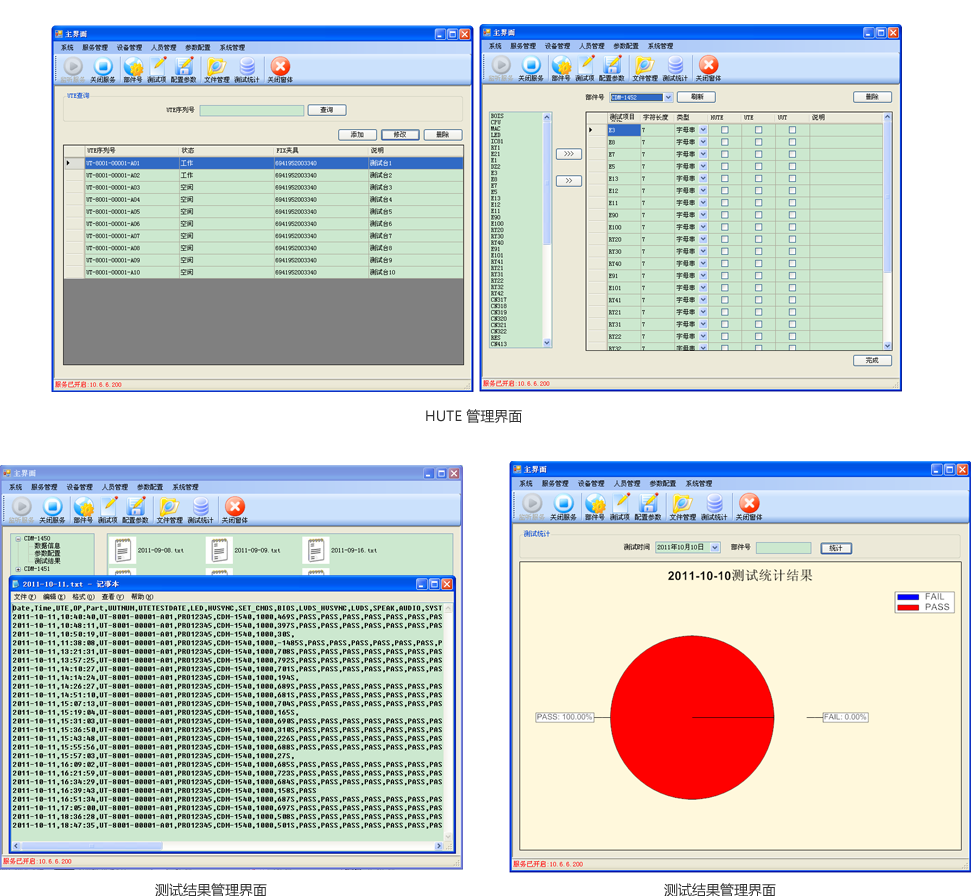

HUTE服务器介绍

在系统测试中，HUTE 充当着重要的作用。

HUTE 充当的角色有：

	配置测试环境：整套系统搭建之初，需要对测试各个环节的设备（HUTE 生产线上的UTE、测试夹具）、操作人员、产品类型、测试脚本和测试要求，以及测试记录等进行设置。
	设置测试参数：根据生产测试的不同产品（按产品的部件号）设置不同的测试参数。
	测试结果管理：将测试完成的记录写入测试记录文件，并对不同部件、不同日期的测试记录文件进行分类管理。

MAC服务器介绍

主板功能测试中，常常涉及MAC地址的管理和使用。MAC地址是用来定义网络设备的位置，一个网卡会有一个全球唯一的MAC地址。在使用UTE对主板进行测试过程中，需要对写入主板的MAC地址进行管理。为了合理、方便的使用和管理MAC地址，避免重复使用的情况，以及记录每个MAC地址分配给那块主板，需建立一套MAC Server管理服务。

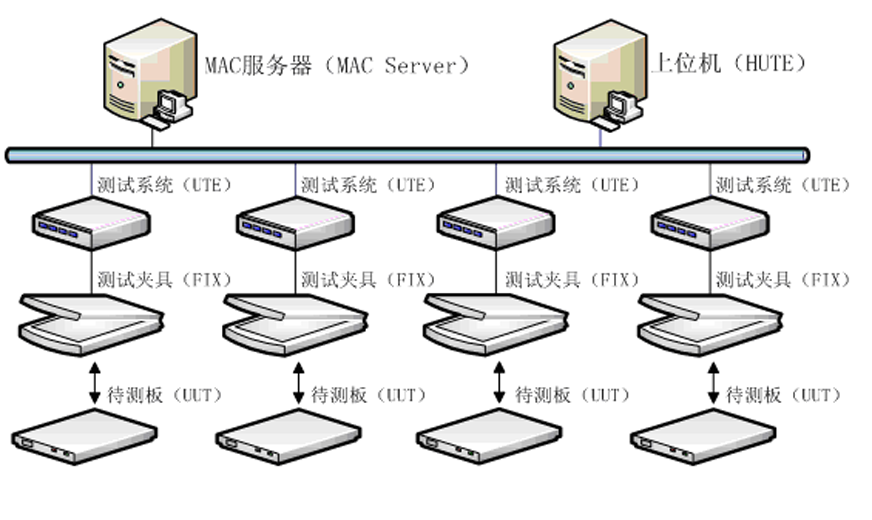

1、MAC Server系统架构

	MAC服务器（MAC Server）：存储企业的所有MAC地址；为每块主板分配MAC地址；验证并将MAC地址与主板的唯一产品号进行匹配；当MAC地址少于设定数量后通过显示或邮件提醒管理人员；将下线的MAC地址和匹配关系数据库备份到历史库。
	上位机（HUTE—Host of UTE）：配置测试环境；设置测试参数，保存测试脚本；实现测试过程管理，保存测试结果。
	测试系统（UTE—Universal Test Equipment）：根据HUTE的测试参数要求，按照所测试产品相应的测试脚本向MAC服务器申请MAC地址，对夹具FIX上的待测板UUT进行MAC地址的写入、验证；并对UUT进行功能测试，最后将测试结果上送HUTE。
	测试夹具(FIX—Fixture)：固定UUT；连接UTE、将UTE有关信号转接到UUT，辅助实现MAC地址写入和功能测试。
	待测板(UUT—Unit Under Test)：按照UTE的测试脚本要求，调用硬盘中的MAC地址写入和验证程序对MAC地址进行写入和读取，同时调用测试程序进行功能测试，并将测试结果返回UTE。

2、MAC Server管理功能

	生产测试过程MAC地址管理：MAC地址在测试过程的申请与分配、验证与匹配、重新下发等应用功能。
	MAC地址的管理：MAC地址的导入、删除、备份等管理功能。
